flowhood

6 Jahre 5 Monate her #3924 von shroomy
flowhood wurde erstellt von shroomy
Hallo als neuzuwachs! ;)

Ich will wieder ein kleines labor einrichten....
Wo habt ihre eure ausrüstung her?
Vor allem gehts mir da um den flowhood!
Versuche seit tagen irgendwie herauszufinden obs die schon fertig zu kaufen gibt! Also ich brauch kein monster, aba gute qualität is mir schon wichtig :P
Den rest findet man leicht im internet...
Oder hat vlt jemand einen unnötig zuviel herumstehn?

Kanns kaum erwarten wieder loszulegen :silly:

Glg an alle

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

6 Jahre 5 Monate her #3929 von Pilzonkel
Pilzonkel antwortete auf flowhood
Die Firma die Flow Hood für den Hobbybereich baute gibt es nicht mehr. Sicher gibt es Laborausstatter die solche Teile auch anbieten nur werden die auch Preise haben von mehren 1000€.
Zur Zeit wäre die Preiswerteste Methode ein Eigenbau.
Man braucht ja nur einen H14 Filter und ein Gebläse/Radialgebläse das eine Minimal Leistung von 500 Kubikmetern hat.
Hat man die genauen Abmessungen des Filters kann man sich in Baumärkten passend den Rahmen zuschneiden lassen, wäre also auch kein Problem.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

6 Jahre 4 Monate her #3965 von shroomy
shroomy antwortete auf flowhood
Heyllo

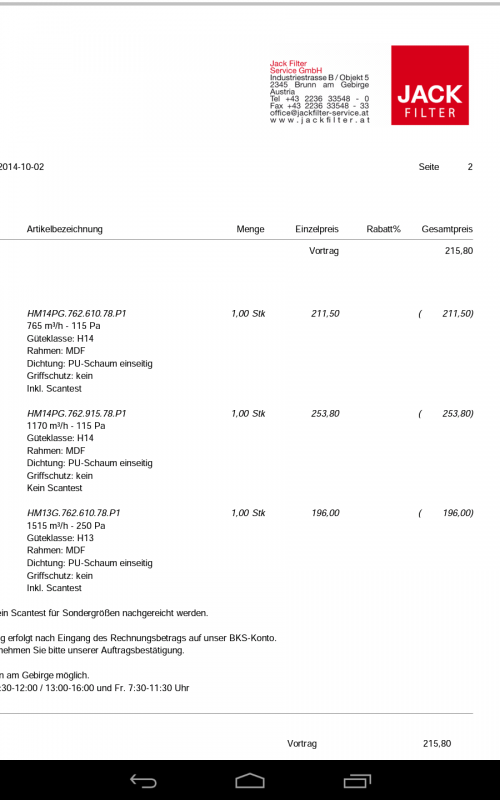

Hab jetz mal die 3 in die engere auswahl genommen!
Welchen würdets ihr nehmen? :unsure:
Kommen mir halt bissi teuer vor?! :blink:
...lieg ich da richtig wenn mich an die m³ halte um das passende gebläse zu suchen?
DaNkE

Greetz

Dieser Beitrag enthält einen Bildanhang.
Bitte anmelden (oder registrieren) um ihn zu sehen.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

6 Jahre 4 Monate her #3968 von pilz-kultur
pilz-kultur antwortete auf flowhood
Hi Shroomy ,

leider kann man im Anhang nicht sehen wie groß die Filter sind...aber das ist eh eine persönliche Sache ;)

Der Thread sollte hilfreich sein , besonders wenn es um die Berechnung der Gebläseleistung geht...einfach den Link im zweiten Post anklicken , da findest Du alle Formeln zur Berechnung....u. auch sonst einige hilfreiche Tipps !

www.pilz-kultur.at/Forum/index.php/forum...3-bau-einer-reinbank

Gruß
Walter

We must be mushrooms , for they keep us in the dark and feed us dung :-) !

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

6 Jahre 4 Monate her #3984 von shroomy
shroomy antwortete auf flowhood
Ahoi
Die sind 72x61x7,8
Danke für den link, hab ihn mir doppelt durchgelesen!
Jetz liegts nur noch an der entscheidung :)

Greetz

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

6 Jahre 4 Monate her - 6 Jahre 4 Monate her #4012 von shroomy
shroomy antwortete auf flowhood
Keine eBay APP ID in der Konfiguration definiert.Keine eBay APP ID in der Konfiguration definiert.Keine eBay APP ID in der Konfiguration definiert.hey
sooo... den filter hab ich bestellt (H14 762x610x78)

was denkt ihr? passt dieses gebläse dazu?

oder würds der auch tun?

noch einen zur auswahl:

braucht man nur an den strom ansteckn und geht schon :lol:
vom preis her würd ich sagen, geht grad noch :blink:
will mir ja keinen blödsinn kaufen ;)

greetz

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

6 Jahre 4 Monate her #4013 von shroomy
shroomy antwortete auf flowhood
Keine eBay APP ID in der Konfiguration definiert.Keine eBay APP ID in der Konfiguration definiert.Keine eBay APP ID in der Konfiguration definiert.

shroomy schrieb: hey
sooo... den filter hab ich bestellt (H14 762x610x78)

was denkt ihr? passt dieses gebläse dazu?

oder würds der auch tun?

noch einen zur auswahl:

braucht man nur an den strom ansteckn und geht schon :lol:
vom preis her würd ich sagen, geht grad noch :blink:
will mir ja keinen blödsinn kaufen ;)

greetz

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

6 Jahre 4 Monate her #4014 von Frank-20011
Frank-20011 antwortete auf flowhood
Hallo,

man sieht nix.
Was die Dimensioen anbelangt, es gibt doch solche Richtwerte/Formeln.

Grüße!

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

6 Jahre 4 Monate her #4018 von shroomy
shroomy antwortete auf flowhood
Keine eBay APP ID in der Konfiguration definiert.Heyllo
Uups... Da is wohl was schief gegangen mit den links :oops:
Hier noch ein versuch


Der ist mein favorit im moment

Greetz

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

6 Jahre 3 Monate her #4224 von shroomy
shroomy antwortete auf flowhood
Hey!
Mein radial is endlich da, am filter wart ich noch :blink:





Was meint ihr? Wie gross soll die druckkamer werdn mit so einem monster?
deamer kommt fix dazwischn...
Filter 76x 61x7,5
Danke für eure tipps :cheer:
Greetz
BeLLa

Dieser Beitrag enthält einen Bildanhang.
Bitte anmelden (oder registrieren) um ihn zu sehen.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

6 Jahre 3 Monate her #4225 von shroomy
shroomy antwortete auf flowhood


Und die wahre grösse :unsure:

Dieser Beitrag enthält einen Bildanhang.
Bitte anmelden (oder registrieren) um ihn zu sehen.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

6 Jahre 3 Monate her - 6 Jahre 3 Monate her #4226 von pilz-kultur
pilz-kultur antwortete auf flowhood
Hi Bella ,

trifft sich gut , da siehst Du meine Bank mit der ich arbeite ;)

Dieses Bild ist für Gäste verborgen.
Bitte anmelden oder registrieren um das Bild zu sehen.

...

...und hier die Rückseite die hoffentlich Deine Frage bzgl. Größe der Druckkammer beantworten sollte...in meiner Bank arbeiten übrigens zwei Gebläse...

Dieses Bild ist für Gäste verborgen.
Bitte anmelden oder registrieren um das Bild zu sehen.




Gruß
Walter

We must be mushrooms , for they keep us in the dark and feed us dung :-) !

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

6 Jahre 3 Monate her #4230 von shroomy
shroomy antwortete auf flowhood
:woohoo: :woohoo:
Also ich seh eine ganz schmale kammer....
Und eine mega-riesen-monster-bank!!! :cheer:
Aba mit so einer ist es echt like a boss :silly: da kann ja nur ordentlich was weiter gehn... Kannst ja sogar zu zweit arbeitn davor, wenn ma will B)
*respect+beneid*

Greetz

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

6 Jahre 3 Monate her #4233 von pilz-kultur
pilz-kultur antwortete auf flowhood
Ja danke :) !


Du kannst von einer Tiefe von etwa 20cm ab dem Filter ausgehen !

Gruß
Walter

We must be mushrooms , for they keep us in the dark and feed us dung :-) !

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

6 Jahre 2 Monate her - 6 Jahre 2 Monate her #4565 von shroomy
shroomy antwortete auf flowhood
Sodala :)

Jetz is eeeendlich alles da!

Mein hepa mit mdf rahmen:
762x610x78

Das gebläse mit 1500m³

Dieses Bild ist für Gäste verborgen.
Bitte anmelden oder registrieren um das Bild zu sehen.



Hier mal meine vorstellung in bildlicher 3D version:
Der flowhood, vorne wird der filter reingeschoben/gesteckt, also das ganze ist auf den mm genau bemessen

Dieses Bild ist für Gäste verborgen.
Bitte anmelden oder registrieren um das Bild zu sehen.



Und um den ganzen schutz zu bieten kommen noch türen drauf, welche während dem arbeiten als seitenteile dienen, und obn drauf eine plexiglasplatte, ebenfalls mit schanieren montiert zum senkrecht runterklappen

Dieses Bild ist für Gäste verborgen.
Bitte anmelden oder registrieren um das Bild zu sehen.



Im oberen teil ist in dem würfel das gebläse, hinten raus kommt ein loch mit vorfilter. daneben ist dann noch platz um equipment zu verstaun!

Was sagt ihr?
Das ganze hab ich heut u gestern mit einen ganz ganz lieben forenmitglied ausgetüftelt B)
Danke auch an dieser stelle noch 1000x mal für deinen leistungsstarken einsatz :kiss:

Wenn alles gut geht besorg ich morgn gleich das zugeschnittene holz und dann geht das große schraubn los!!

Bin/sind noch für tipps und infos ganz offen!!

Greetz

Edit: die bilder lassen sich nicht einfügen, warum weiß ich nicht! Schade, weil die sind super zum ansehn!

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

6 Jahre 2 Monate her - 6 Jahre 2 Monate her #4575 von phantom001
phantom001 antwortete auf flowhood
Schaut doch super aus ;) :)

Wünsch dir mal viel Spaß beim Schrauben :silly:

lg
Patrick

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

6 Jahre 2 Monate her #4581 von Frank-20011
Frank-20011 antwortete auf flowhood
Hi,

hübsch hübsch, der Motor sieht echt wie meiner aus, bis hin zu den rot ummantelten Kabeln!
Bei dir scheinen auch mehrere Löcher in den senkrecht zum Rotor stehenden 2 Blechen zu sein, bei mir sind da sogar noch mehr, die sind def. nicht vom Vorbesitzer denn sie sind gestanzt und nicht gebohrt, ergeben so, außer dem Druckabfall absolut keinen Sinn da auch kein Gewinde drin ist...für mich absolut mysteriös!

Was nimmst'n nun als Vorf`,?

Grüße!

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

6 Jahre 2 Monate her #4592 von shroomy
shroomy antwortete auf flowhood
Phuuu, so genau hab i den no gar nitnunter die lupe genommen, werd i morgn aba glei nachholn!! Wieviel m³ hat deiner?

Mal einkleines update von heute nacht



Eins weiss i jetz scho, des teil wird megaaa schwer!!

Vorfilter hab i no keinen richtigen gfundn, zerbrich mir aba den ganzn tag den kopf darüber ...
Welchn hast du?

Dieser Beitrag enthält einen Bildanhang.
Bitte anmelden (oder registrieren) um ihn zu sehen.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

6 Jahre 2 Monate her - 6 Jahre 2 Monate her #4596 von Hauke
Hauke antwortete auf flowhood
Ich bin zwar nicht gemeint B), würde dir 2-3 Lagen Pollenschutzfließ empfehlen (über nen Rahmen gespannt), da es den groben Staub abhält und vor allem die Lüfterleistung nicht wesentlich beeinträchtigt. Bei uns Pilzzüchtern ist der Flow Hood ja auch nicht im Dauereinsatz und so schnell setzt der nicht zu. Ich habe seit ca. 5 Jahren Hepafilter im Einsatz, die aus einer ca. 20 Jahre alten Reinbank stammen (hatten damals schon sichtbar Staubpartikel auf der Rückseite). Habe nur besagtes Pollenschutzfließ und die Flowhoods laufen nach wie vor einwandfrei..

ich habe gerade gelesen, du hast 1500 m3 Leistung :woohoo: - , da kannst du ruhig Leistungsverlust in Kauf nehmen (Filter für Dunstabzugshauben oder Molton wären da vielleicht ne Option), 500 m3 reichen schon, ich habe 800 m3 und der macht ordentlich Wind.., vielleicht macht sich bei so einer Leistung ein Dimmer ganz gut..

Beste Grüße

Hauke

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

6 Jahre 2 Monate her #4597 von Frank-20011
Frank-20011 antwortete auf flowhood
Hallo,

hatte dir doch geschrieben, G3 Matte, da geht echt super Luft durch und wenn man bedenkt, dass anderswo die Dinger ohne betrieben werden!

Ich bin zumindest jetzt noch auf dem Standpunkt, dass ich wohl kaum auf 5h pro Monat komme, daher habe ich dem nicht so viel Überlegung gewidmet!

Ich schau mal, wieviel Leistunh meiner hat....das mit den Löchern ist wirklich kurios!
Ich werde sie zupappen und denke auch über einen Dimmer nach wobei das ja gar nicht so einfach ist, diese Phasenanschnittdimmer mit denen die Motoren in Bohrmaschienen gedimmt werden gehen z.Bsp. nicht...ich habe noch ne riesigen 4Kw (naja, riesig für den Hausgebrauch) Regeltrafo da, der sollte gut gehen aber alternativ gibt es Bausätze od. Lüfterdimmer, die sind auch günstig.

Grüße!

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

6 Jahre 2 Monate her #4603 von pilz-kultur
pilz-kultur antwortete auf flowhood
Hi BeLLa ,

sieht alles gut aus !

Die Ansaugöffnung würde ich allerdings oberhalb des Gebläses anbringen ;) , Vorfiltertypen sind dazu schon genug vorgeschlagen worden , ein einfacher Filter wie er in Dunstabzugshauben Verwendung findet sollte seine Arbeit machen u. auch leicht erhältlich sein !

Ein Regler für den Venti wär für mich ein absolutes "Muss"...spart Energie , schont den Filter u. auch die Ohren :lol: !

Gruß
Walter

We must be mushrooms , for they keep us in the dark and feed us dung :-) !

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

6 Jahre 2 Monate her - 6 Jahre 2 Monate her #4604 von shroomy
shroomy antwortete auf flowhood
Hy
Ok, hier mal updates! Das holz hab ich zuschneiden lassen nach den maßen die ich brauche!
Vorbereitung für den lüfterkorpus

Dieses Bild ist für Gäste verborgen.
Bitte anmelden oder registrieren um das Bild zu sehen.

Dieses Bild ist für Gäste verborgen.
Bitte anmelden oder registrieren um das Bild zu sehen.


Dieses Bild ist für Gäste verborgen.
Bitte anmelden oder registrieren um das Bild zu sehen.



Das gebläse oberteil fertig... ganz schön heavy

Dieses Bild ist für Gäste verborgen.
Bitte anmelden oder registrieren um das Bild zu sehen.



Von hinten mit ansaugöffnung

Dieses Bild ist für Gäste verborgen.
Bitte anmelden oder registrieren um das Bild zu sehen.



Der filter kommt erst rein wenn die türen montiert sin (ging sich zeitlich nicht mehr aus, updates folgen ;) )

Dieses Bild ist für Gäste verborgen.
Bitte anmelden oder registrieren um das Bild zu sehen.



Vorfilter wird noch besorgt, mal schaun was sich ohne viel aufwand auftreiben lässt!!
Hab mal einen dimmer für beleuchtung dazwischen gehängt und das funktioniert total gut, nur hoff ich das auf dauer der kondensator keinen schaden davon nimmt! Im probe lauf ohne jeglichen filter wie oben zu sehn bläst dieses teil so heftig dss die pflanzen die davor standen ganz schön sturm abbekommen haben :cheer:
Werd die nächsten tage hoffentlich fertig werden, dann gibts news

Greetz :)
Folgende Benutzer bedankten sich: pilz-kultur

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

6 Jahre 2 Monate her #4605 von phantom001
phantom001 antwortete auf flowhood
Hi

SUPER gemacht :)

Der Kondensator sollte (kann) keinen Schaden durch den Dimmer nehmen.

lg
Patrick

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

6 Jahre 2 Monate her #4606 von shroomy
shroomy antwortete auf flowhood
....hier mein vollbrachtes werk :silly:

Dieses Bild ist für Gäste verborgen.
Bitte anmelden oder registrieren um das Bild zu sehen.


Um das teil allein am tisch zu hebn bin ich dich dann doch zu schwach :dry:

Der arbeits bereich schaut nicht so groß aus im vergleich zur box, aba es sollte doch genügen, für meine paar experimente wohl ausreichend! Hauptsache saubere luft :P
Uuur happy bin :lol: :lol:

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

6 Jahre 2 Monate her #4607 von Frank-20011
Frank-20011 antwortete auf flowhood
Hallo,

kannste schon stolz sein...und ich denke schon, dass das für mehr als nur ein paar Experimente reicht, d.h. man sollte nicht nur Gläser und Petris impfen können sondern entspr. auch mit Substratbeuteln machen können!

(hab's immer noch nicht weiter in Angriff genommen!)

Grüße!

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Powered by Kunena Forum
